当前位置:转子泵 > 国泰产品中心 > 转子泵 > GS/DR系列凸轮转子泵

GS/DR系列凸轮转子泵

产品介绍:GS/DR系列凸轮转子泵是国泰泵科依据国际标准和节能产品技术要求设计开发的新型转凸轮泵,该产品设计新颖可靠、零部件互换性好,该产品有32各互换型200多个规格品种,产品具有水利模型先进、效率高、抗腐蚀性能好、标准化程度高、通用性强等优点。是工艺工业流程中普遍使用的泵产品,也是我国推广的节能型泵产品之一

流 量:1~1500m³/h

粘 度:咨询客服

厂 家:国泰泵业

在线订购 咨询价格

  应用领域:

  该产品广泛用用于石油化工、市政环保、牧场排污、消防控制、日用化工、合成纤维、供水供热、建材矿业、医药酿造、食品饮料、造纸冶金等行业的相关领域。适合输送中性或轻腐蚀性、清洁或含有少量固体颗粒、低温或高温的液体介质。

  产品性能:

  产品名称:GS/DR系列转子泵

  产品标准:DIN24255、ISO2858、ISO24960

  自吸能力:Max 8.5M

  流 量:1~1500m³/h

  粘度:0~200000cp

  介质温度:-40℃~240℃

  固体颗粒:0~80mm

  凸轮泵结构:

  旋转凸轮泵的典型结构为自带减速齿轮的双支撑转子泵,根据实际工况的不同亦可提供单支撑转子泵。转子为高效的三叶螺旋转子,芯部为金属,外面可根据物料的不同包覆不同性质的橡胶,如丁腈橡胶、三元乙丙橡胶、氟橡胶、丁苯橡胶等。

GS/DR系列凸轮转子泵结构图

  泵的主要部件:

  转子部分

GS/DR系列凸轮转子泵转子部分结构图

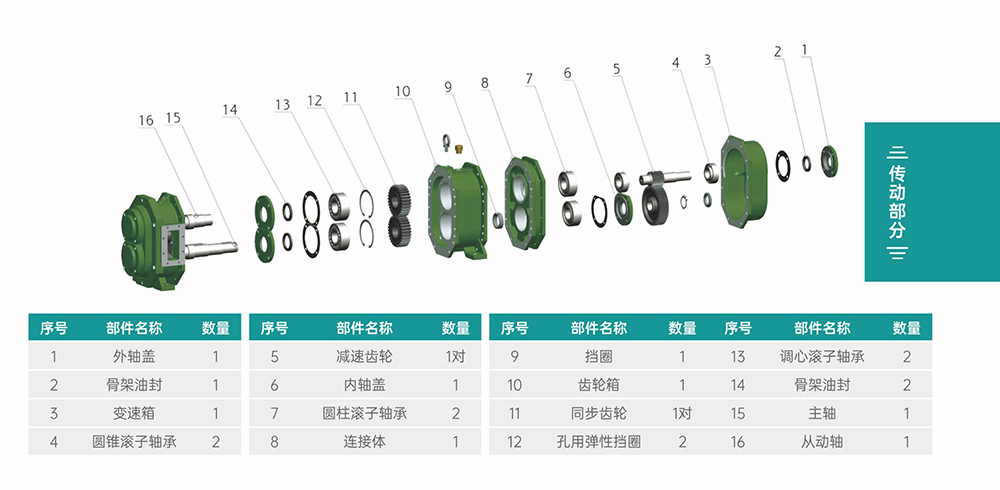

  传动部分

GS/DR系列凸轮转子泵传动部分结构图

  结构特点:

  1、结构体积小、容积效率高、运行平稳、使用寿命长。

  2、凸轮转子由高精度数控设备加工而成、具有较强的自吸性,自吸高度可达9.5米,杨程高度可达250米,流量21200立方米/每小时无需安装底阀,可输送30万厘泊高粘度介质。

  3、泵的转子一般由橡胶包覆,并采用三叶螺旋几何形状设计,此设计新颖、无脉冲,且密封性能极好。

  4、泵的入口规正宽大,易于粘性或含有固体颗粒的介质通过,介质在泵腔内通过的液流路径短,对介质的剪切力极小,因此输送过程非常平稳,即使介质含有纤维或带状物品也不会发生堵塞现象,特别适用于粘度高、研磨性强、对脉动敏感的粘稠多相混合液等介质。

  5、由于泵的完全对称设计,因此只需改变驱动方向就可完全实现输送方向的可逆,解决逆向输送及反冲洗的需要。

  6、泵的机械密封安裝在隔离腔的油室内,由润滑油润滑的机械密封,避免了因干运转而导致渗漏的可能性,而且还可以采用集装式单端面或双端面机械密封。使得拆装更加便捷,并可以气、液混输,用作扫舱泵,扫舱效果优良。

  7、采用MP(在线维修)设计,泵进出口管路在一条线上,维护方便,可在线更换保护衬板和机械密封。

  8、过流部件的材质,根据介质的物理化学特性而定制,转子的包覆材料有橡胶、不锈钢、铜、氟塑料等可供选择,对于腐蚀、磨损强的介质采用可更换的,经特殊处理的轴向和径向衬板,满足不同的工况要求。
