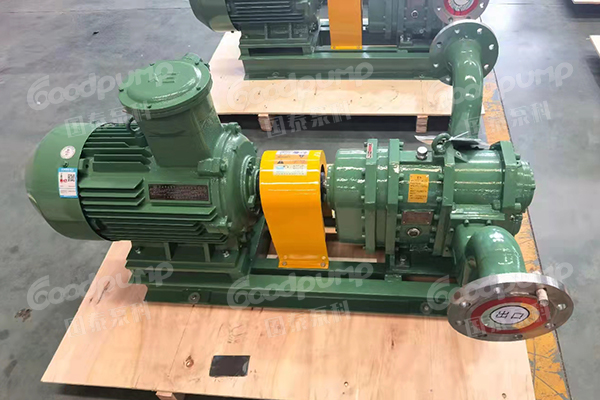

石油化工凸轮转子泵设备组成主要由电机、联轴器、泵体组成，其中，泵体结构组成由泵壳、泵盖、衬板、转子、机械密封、衬套、轴承、同步齿轮、隔离腔室等。凸轮转子泵的驱动部分与离心泵基本相同，主要区别在于泵体的区别。
在齿轮箱和腔体之间有一个充满液体的隔离腔室，它是将同步齿轮与泵腔隔离，一方面保护同步齿轮免受流体的损坏，另一个方面防止齿轮箱由油渗入传输的介质中，腔内也装有润滑油，不断地润滑着转子与轴，保护轴不受侵蚀，同时，在长期运行的过程中，可以保证转子，如隔离腔发生泄漏，可以直观判断机械密封失效。
凸轮转子泵的转子材质和形式是根据不同的过流介质，采用不同材料与转子类型，有快速开启式泵盖可实现快速拆卸更换转子与泵腔内的保护衬板，维修方便。
凸轮转子泵内部结构，采用同步齿轮驱动下的不断旋转的两个螺旋形凸轮转子，从泵的进口将输送介质推送到泵的出口，由于转子与泵体之间具有密封性，泵的进出口腔室隔断，具有真空抽吸力，因采用三叶螺旋转子，泵在旋转一周内每个时刻的瞬时设计流量都是恒定的，几乎没有脉动和扰动。另外，凸轮转子泵结构对称，输送方向可逆。只需改变驱动方向，正传抽吸、反转可冲洗。
